光伏接闪接地

添加时间：2026-06-21

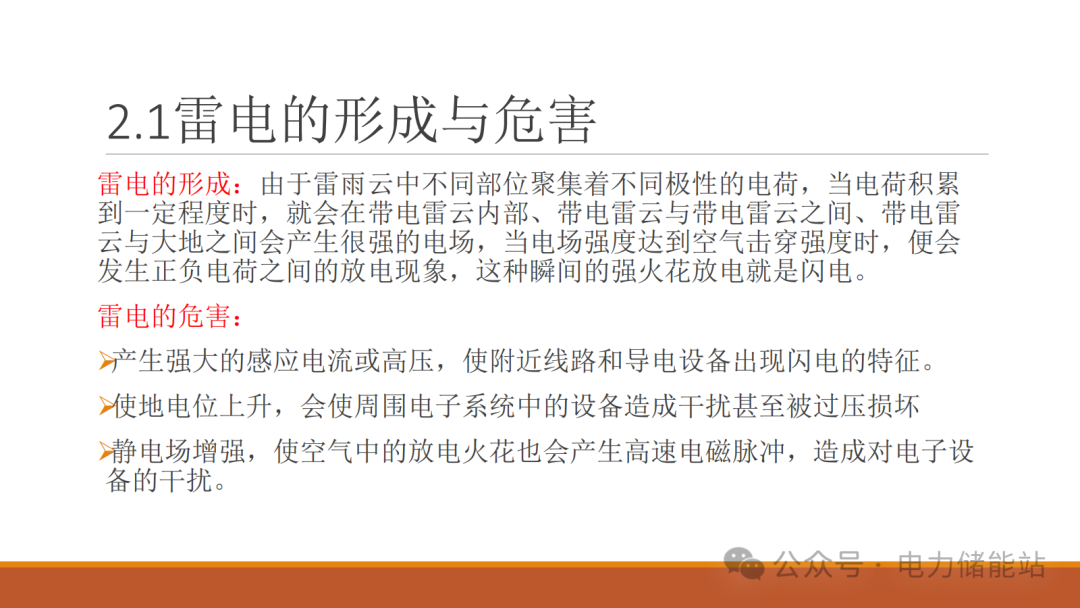

雷电，是自然界最壮观的放电现象，也是光伏电站最危险的敌人之一。当雷雨云中的电荷积累到一定程度，电场强度击穿空气，就会发生瞬间强火花放电，这就是闪电。雷电会产生强大的感应电流或高压，使附近线路和导电设备出现闪络，还会使地电位上升，造成电子系统设备干扰甚至过压损坏，同时高速电磁脉冲也会严重干扰电子设备。

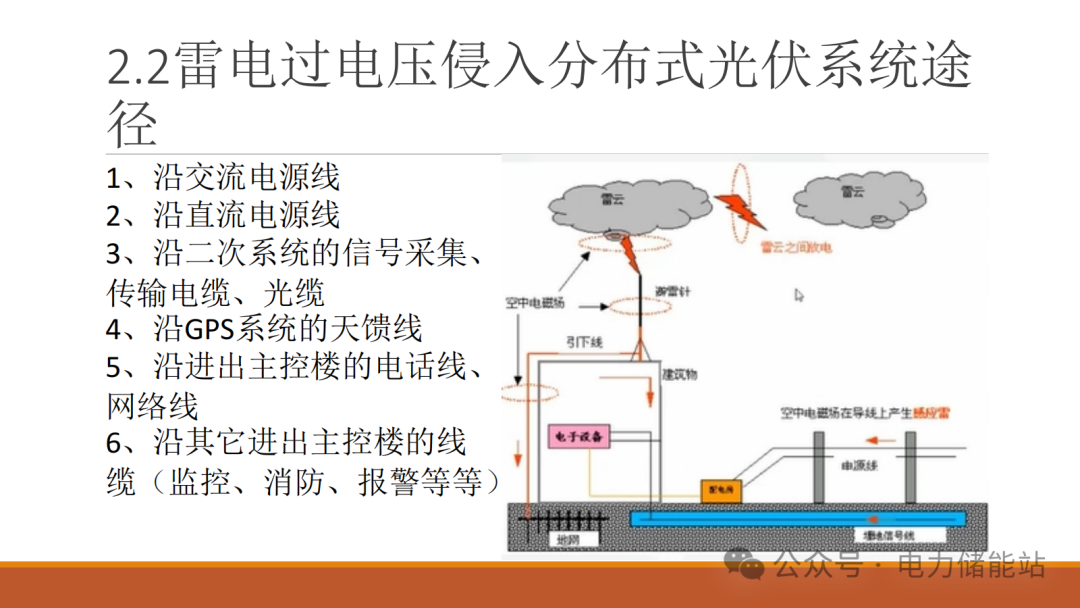

雷电过电压侵入分布式光伏系统的途径非常多：沿交流电源线、直流电源线、二次系统的信号采集和传输电缆、光缆、GPS天馈线、进出主控楼的电话线和网络线，以及其他监控、消防、报警等线缆。任何一个入口没有做好防护，雷电都有可能长驱直入，摧毁核心设备。

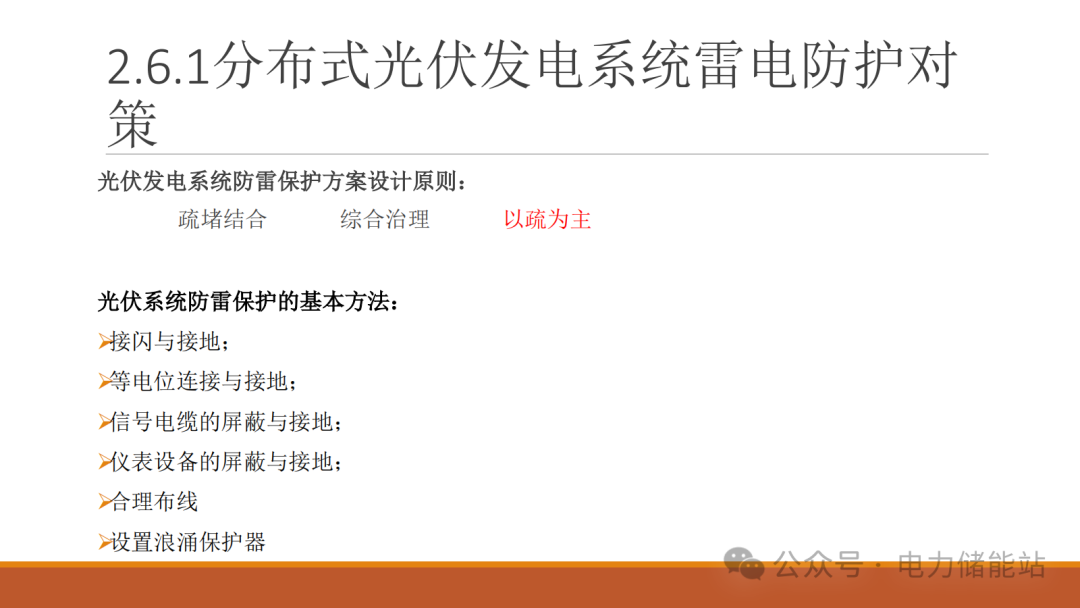

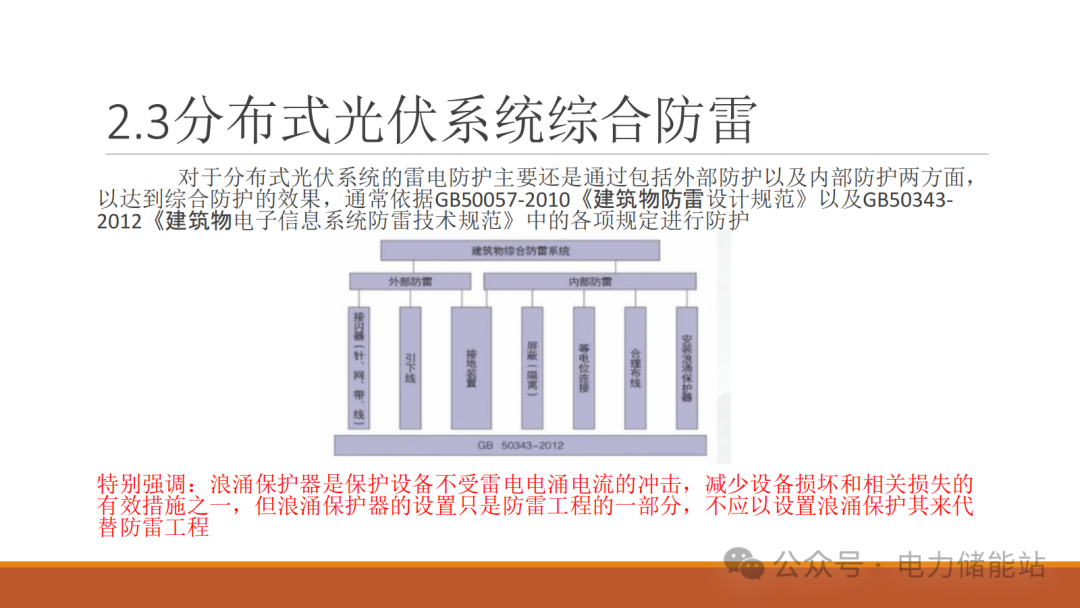

对于分布式光伏系统的雷电防护，需要从外部防护和内部防护两方面入手，依据国家规范进行综合防护。这里特别强调：浪涌保护器是保护设备不受雷电电涌电流冲击的有效措施，但浪涌保护器只是防雷工程的一部分，绝不能以设置浪涌保护器来代替完整的防雷工程。

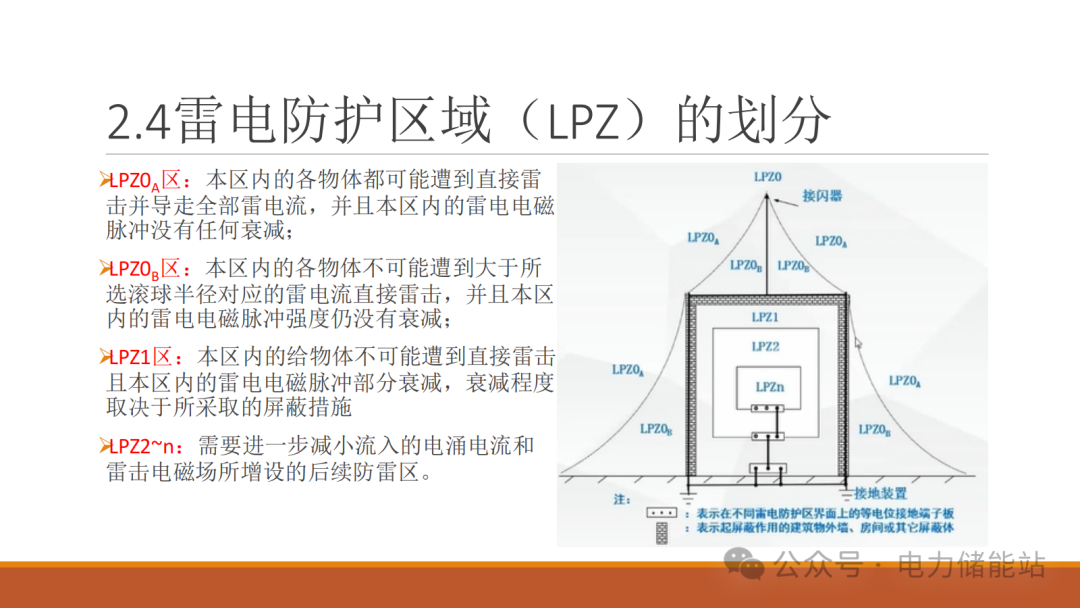

根据雷电电磁脉冲的强度，防护区域划分为几个层级。LPZO区可能遭到直接雷击，雷电电磁脉冲没有任何衰减。LPZO区不可能遭到直接雷击，但电磁脉冲强度仍没有衰减。LPZ1区的电磁脉冲部分衰减，衰减程度取决于屏蔽措施。后续还可以设置LPZ2到LPZn区，进一步减小电涌电流和电磁场。

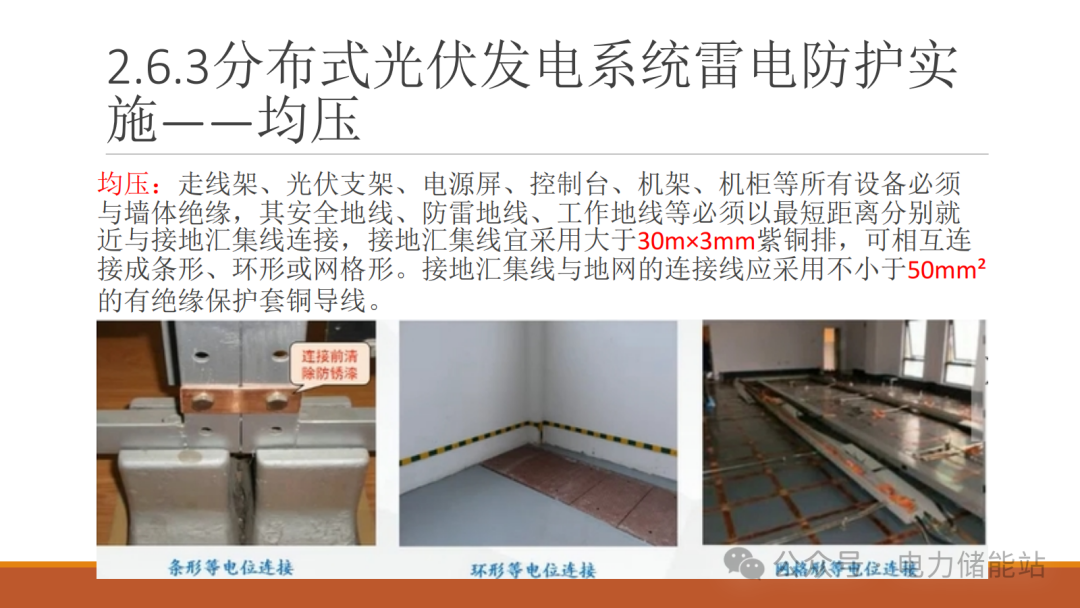

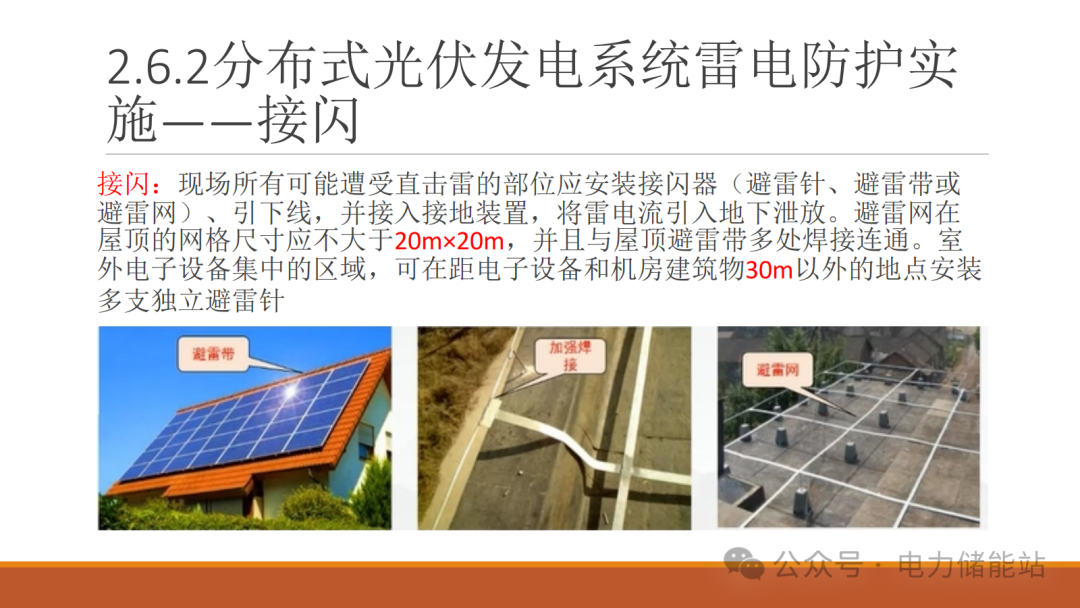

分布式光伏系统雷电防护的具体实施包括多个环节。接闪是第一步，现场所有可能遭受直击雷的部位应安装避雷针、避雷带或避雷网，屋顶网格尺寸不大于20米乘20米，并与避雷带多处焊接。均压要求所有设备金属外壳、支架、机柜等与墙体绝缘，以最短距离就近与接地汇集线连接，汇集线宜采用铜排，连接线不小于50平方毫米。

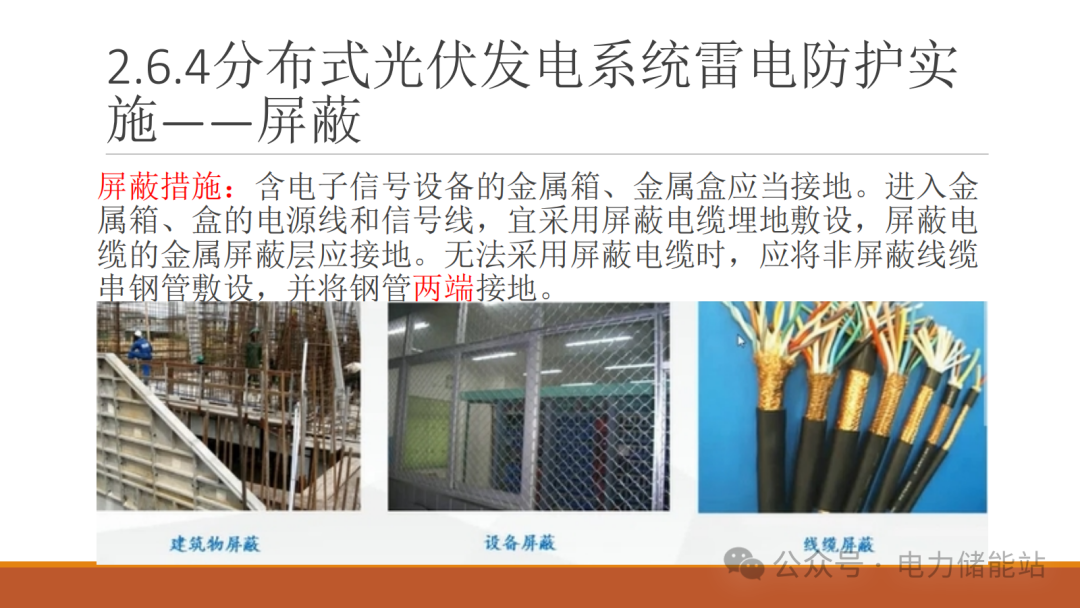

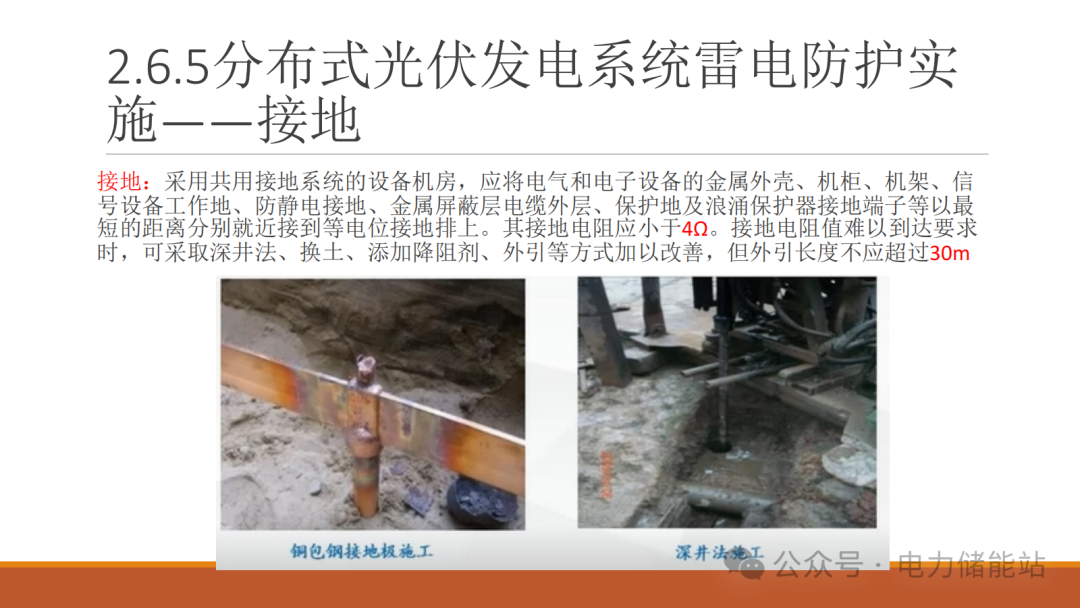

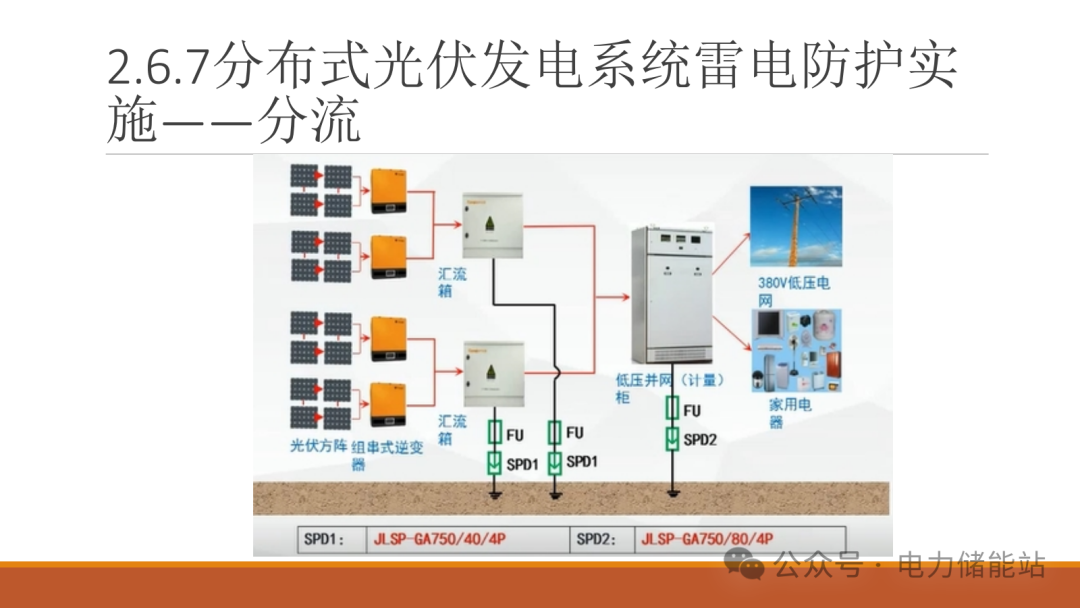

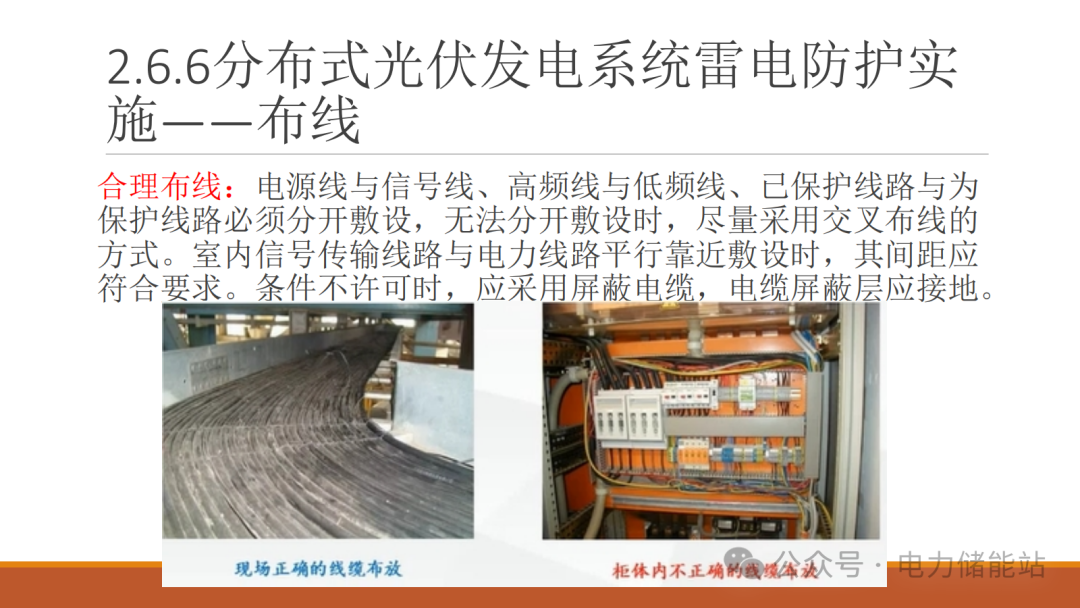

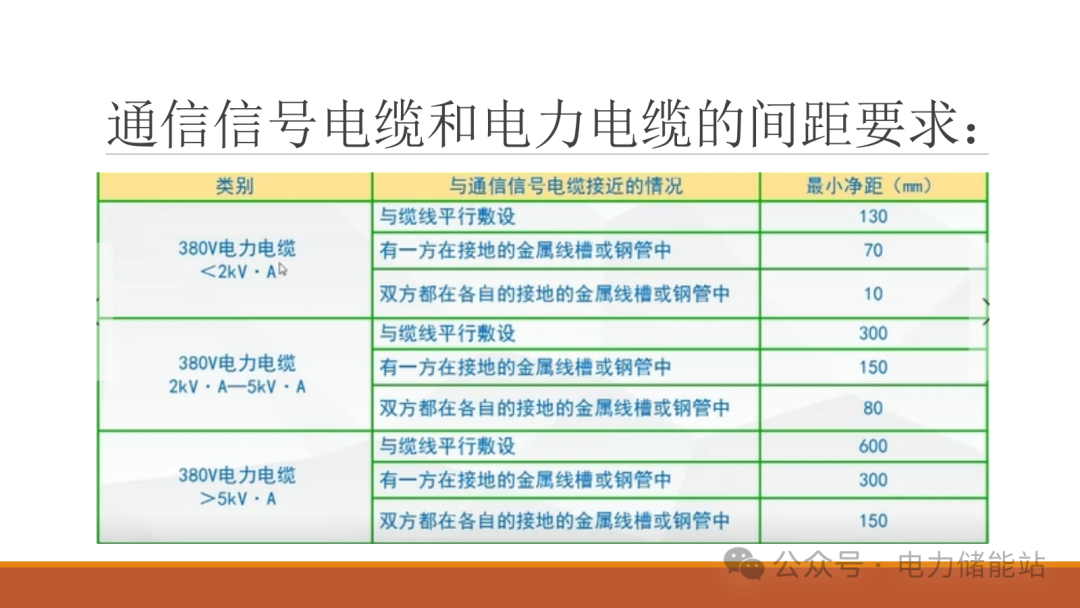

屏蔽措施至关重要。含电子信号设备的金属箱盒必须接地，电源线和信号线宜采用屏蔽电缆埋地敷设，屏蔽层接地。无法使用屏蔽电缆时，应穿钢管敷设并将钢管两端接地。接地系统采用共用接地，各类接地端子以最短距离分别就近接到等电位接地排，接地电阻小于4欧姆。电阻难以达标时，可采取深井法、换土、添加降阻剂等措施。布线时，电源线与信号线、高频与低频、已保护与未保护线路必须分开敷设，无法分开时尽量交叉。380伏电力电缆与通信信号电缆平行敷设的最小净距根据容量不同从130毫米到600毫米不等，使用金属线槽或钢管可大幅减小间距。从接闪到分流，每一道防线都不可或缺。
